Presisjonssliping fra små seriedeler til store aksler
Okuma har utviklet slipemaskiner i mer enn 100 år og tilbyr i dag CNC-maskiner for både utvendig (O.D.) og innvendig (I.D.) rundsliping. Programmet spenner fra kompakte produksjonsmaskiner for mindre komponenter til maskiner for store og lange arbeidsstykker. Felles for løsningene er at maskin, CNC-styring, drivsystemer og spindelteknologi utvikles som en integrert del av samme maskinkonsept.
Flere maskinfamilier – én inngang til Okumas slipeprogram
I stedet for å presentere hver slipemaskin som en egen HubDB-rad samler vi her de viktigste delene av Okumas program. Valget av maskin styres først og fremst av om oppgaven gjelder utvendig eller innvendig sliping, dimensjonene på arbeidsstykket, nødvendig produksjonsvolum og kravene til toleranse og overflate.
| Serie | Prosess | Typisk kapasitet | Passer særlig for |
|---|
| GPW/GAW | Utvendig rundsliping | Maks. slipediameter ca. 150–200 mm, senteravstand opptil 650 mm | Kompakte komponenter og effektiv serieproduksjon |
| GP/GA-FII | Utvendig rundsliping | Maks. slipediameter ca. 300–400 mm, senteravstand opptil 1 500 mm | Fleksibel presisjonssliping av små og mellomstore aksel- og rotasjonsdeler |
| GP-N | Utvendig rundsliping | Maks. slipediameter ca. 400–650 mm, senteravstand opptil 3 150 mm | Store og lange arbeidsstykker, inkludert tyngre akselkomponenter |
| GI | Innvendig sliping | Boreområde opptil 150 mm på GI-10NII og opptil 300 mm på GI-20NII | Lagerflater, boringer og andre innvendige presisjonsgeometrier |
Utvendig sliping – fra kompakt produksjon til store emner
GPW/GAW-serien er utviklet for stabil og nøyaktig sliping av mindre arbeidsstykker og har et kompakt maskinkonsept som reduserer gulvplass og arbeidsavstand. For et bredere spekter av utvendige slipeoppgaver gir GP/GA-FII-serien større kapasitet og en tyngre maskinbase. Når arbeidsstykkene blir vesentlig større, går GP-N-serien videre til senteravstander på opptil 3 150 mm og slipediameter opptil 650 mm.
Innvendig sliping med GI-serien

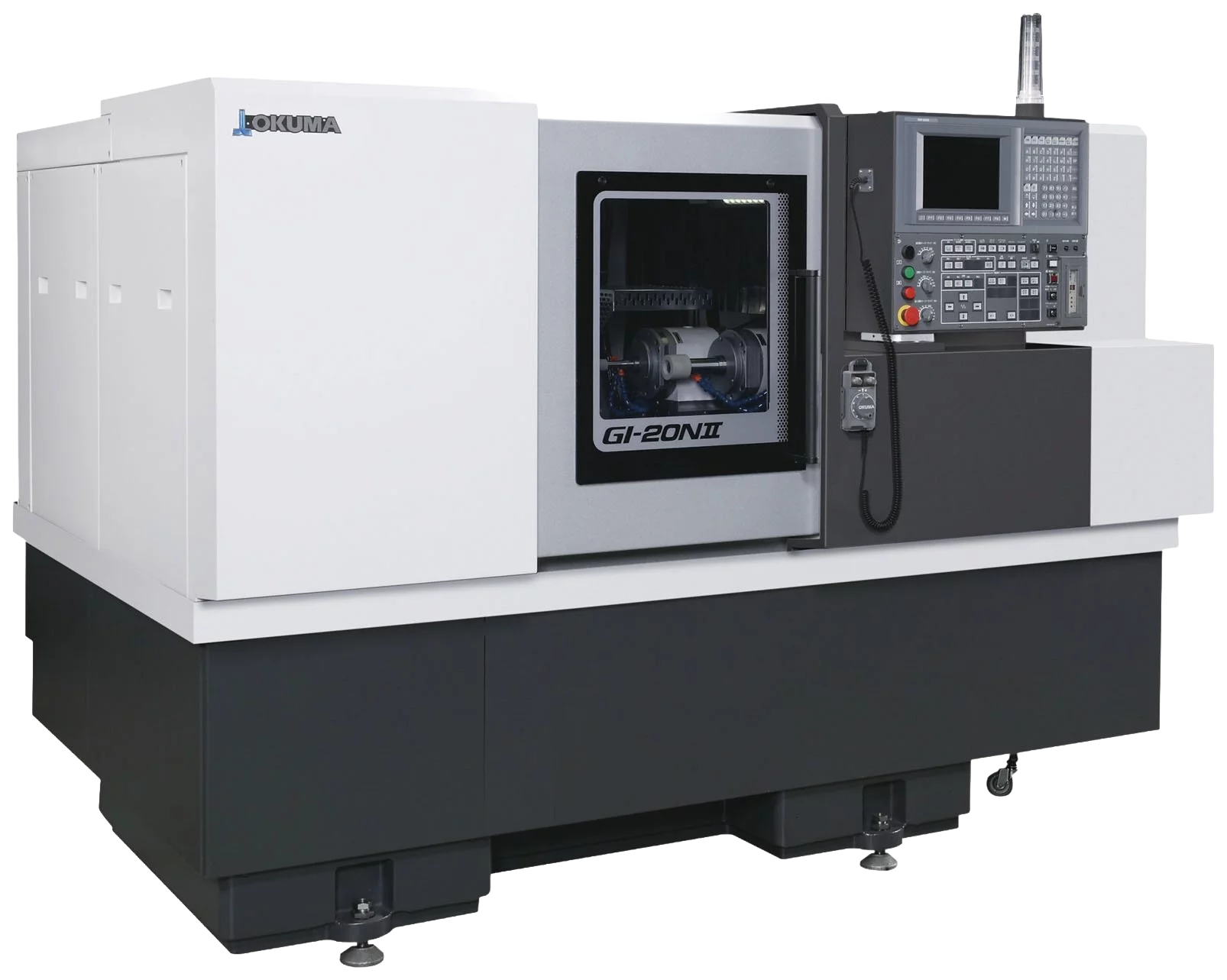

GI-serien er Okumas løsning for CNC-styrt innvendig sliping. Maskinene er utviklet for boringer og innvendige flater med små toleransevinduer, fra mindre komponenter og lagerflater til større presisjonsdeler. GI-10NII har et kompakt produksjonsfokus, mens GI-20NII gir større kapasitet og kan konfigureres for ulike slipelengder.
Stivhet og spindelteknologi som grunnlag for prosessen
Ved rundsliping påvirker maskinens termiske og mekaniske stabilitet resultatet direkte. På flere av Okumas serier benyttes hydrodynamiske slipespindler som kombinerer høy rotasjonsnøyaktighet med stivhet under belastning. Sammen med tunge maskinbaser og tilpassede føringssystemer er dette utviklet for å holde toleranse og overflate gjennom lange og repeterende sykluser.
OSP-styring utviklet for sliping
Flere av de nyere slipemaskinene benytter Okumas OSP-P300GA, en CNC-styring utviklet spesielt for slipeprosesser. Styringen støtter operatøren i oppsett og programmering og samler maskin- og prosessfunksjoner i samme miljø. For produksjon med mange varianter eller hyppige omstillinger kan dette redusere terskelen mellom avansert slipeprosess og den daglige maskinbetjeningen.
Typiske bruksområder
- Aksler, spindler og andre rotasjonssymmetriske komponenter
- Lagerflater og presise diameterpassninger
- Hydraulikk- og drivverkskomponenter
- Motor-, bil- og maskinkomponenter i serieproduksjon
- Innvendige boringer med stramme toleranser og høye krav til overflate
- Store og lange arbeidsstykker der både kapasitet og stabilitet er avgjørende
Riktig slipemaskin handler om mer enn maksimal diameter
Ved valg av slipemaskin er arbeidsstykkets diameter og lengde bare utgangspunktet. Materiale, toleransekrav, overflate, produksjonsvolum, oppspenning, behov for automatisering og hvordan slipeprosessen skal integreres i den øvrige produksjonen påvirker hvilken maskin og konfigurasjon som er riktig. Okumas brede program gjør det mulig å dekke både spesialisert serieproduksjon og mer fleksibel presisjonssliping innenfor samme maskinplattform og styringsmiljø.
