Kompakt vertikal dreiing med fokus på produktivitet

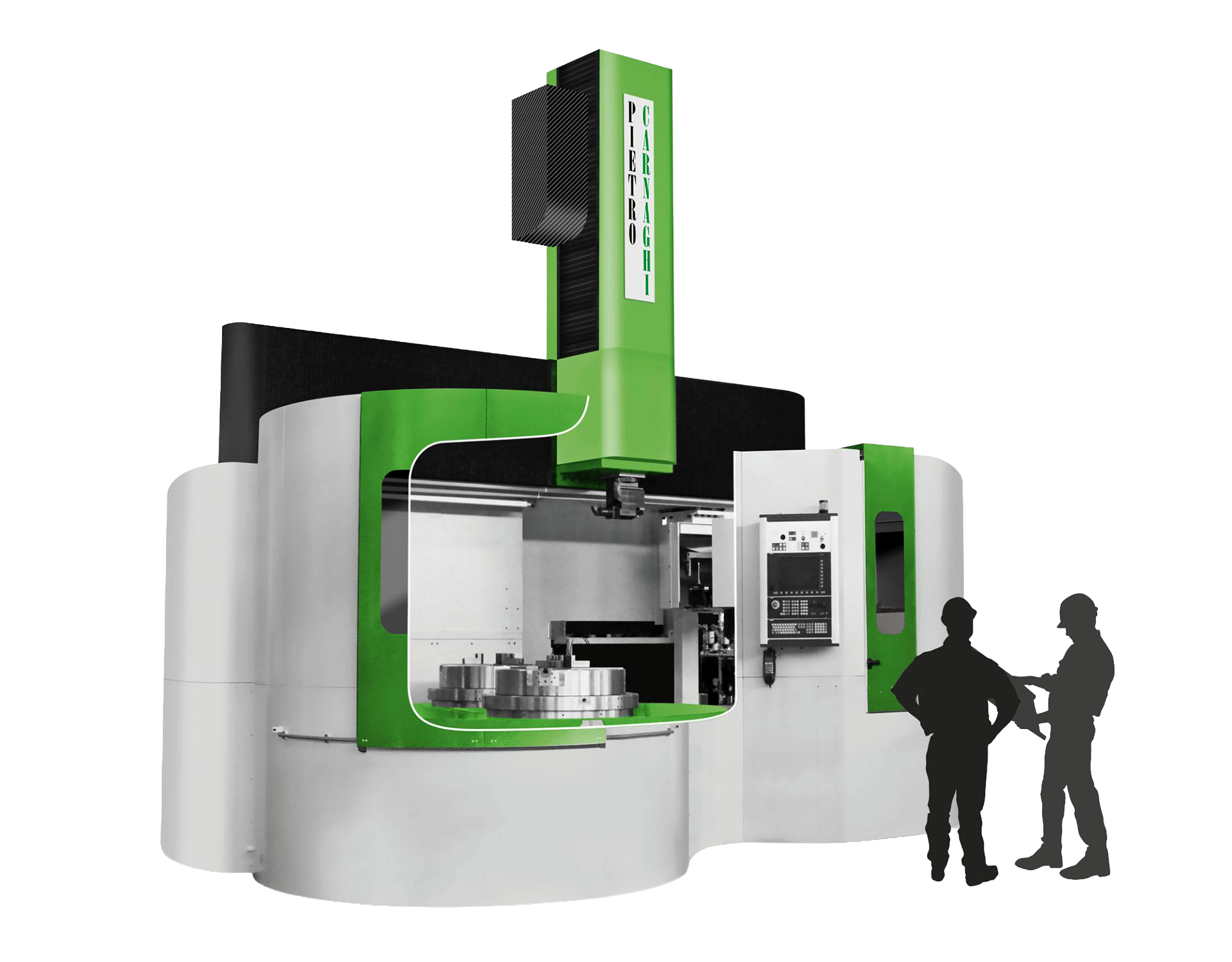

ATF-serien er Pietro Carnaghis kompakte plattform for vertikal dreiing og fresing. Maskinen er bygget rundt en termosymmetrisk og stiv konstruksjon og er utviklet for presis bearbeiding av komponenter der både nøyaktighet og effektiv arbeidsflyt er viktig.
Roterende dobbeltpall reduserer ikke-produktiv tid
ATF kan leveres med et dobbelt pallesystem som roterer 180 grader. Mens én pall står inne i maskinen og bearbeides, kan neste komponent sentreres og klargjøres på den ytre pallen. Når jobben er ferdig, byttes pallene raskt. Det gjør løsningen interessant i repeterende produksjon der oppspenning og sentrering ellers ville tatt maskintid.
Dreiing og fresing i samme maskin
T-variantene er rettet mot dreiing, mens TM-konfigurasjonene kombinerer dreiing med fresefunksjon. Med fresespindel og verktøyløsninger kan flere operasjoner samles i samme oppspenning og behovet for å flytte arbeidsstykket mellom maskiner reduseres.
| Modell | ATF10 T/TM | ATF14 T/TM |
|---|
| Maks. dreiediameter | 1 000 mm | 1 400 mm |
| Bord-/pallediameter | 630 / 800 mm | 1 000 / 1 250 mm |
| Maks. emnevekt | 2 tonn | 3 tonn |
| Dreieeffekt | 60 kW, 100 kW opsjon |
| Dreiehøyde | 750–1 800 mm avhengig av konfigurasjon |
| Freseeffekt | 37 kW |
| Maks. fresehastighet | 3 000 o/min, 6 000 o/min opsjon |
| Hurtiggang X/Z | 30 m/min |
Typiske bruksområder
- Presisjonskomponenter med vertikal oppspenning
- Ringer, hus, flenser og rotasjonssymmetriske deler
- Produksjon der palleskift kan brukes til å klargjøre neste emne i maskeringstid
- Komponenter som krever både dreiing og freseoperasjoner
ATF i Pietro Carnaghi-programmet
ATF dekker den kompakte enden av Pietro Carnaghis vertikale program. Når diameter, vekt eller fleksibilitetsbehov øker, fortsetter programmet gjennom ATT- og AC-seriene og videre til de store AS- og AP-maskinene.
