Dobbeltsøyle for store og tunge komponenter

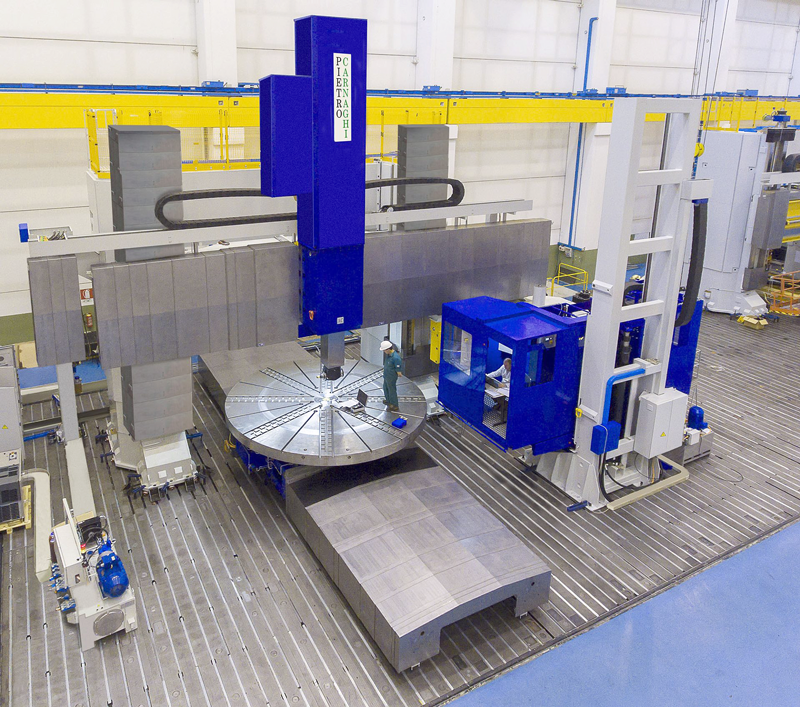

AC Double-column viderefører AC-konseptet til betydelig større arbeidsstykker. To søyler er montert direkte mot bordbasen og danner sammen med tverrbjelken en lukket, termosymmetrisk maskinstruktur. Dette gir høy strukturell stivhet når diameter, vekt og skjærekrefter øker.
Hydrostatisk føring gjennom arbeidsområdet
De lineære aksene er understøttet av hydrostatiske lommer. Løsningen gir høy bæreevne, lav friksjon og god demping, og bidrar til at maskinen kan kombinere stor sponavvirkning med stabile forhold ved mer presis sluttbearbeiding.
Stor variasjon i størrelse og konfigurasjon
Serien går fra AC36 til AC65 og dekker et stort spenn i borddiameter, emnevekt, dreiehøyde og RAM-konfigurasjon. Maskinen kan leveres med fast eller bevegelig tverrbjelke og ulike frese- og måleløsninger.
| Hoveddata | AC Double-column |
|---|
| Modeller | AC36 / AC42 / AC46 / AC52 / AC62 / AC65 T/TM |
| Maks. dreiediameter | 3 600–6 500 mm |
| Bord-/pallediameter | 3 000–6 000 mm avhengig av modell |
| Maks. emnevekt | 40 tonn til ca. 200 tonn, opptil 250 tonn på enkelte konfigurasjoner |
| Dreieeffekt | 60–300 kW avhengig av konfigurasjon |
| Dreiehøyde | opptil ca. 6 000 mm med bevegelig tverrbjelke |
| RAM-slag Z | opptil ca. 3 000 mm |
| Freseeffekt | 37 / 40 / 60 kW |
| Maks. fresehastighet | 3 000 o/min, 6 000 o/min opsjon |
Fra finishing til svært tung skjæring
AC Double-column kan bygges for svært forskjellige prosesser. I den ene enden finnes presisjonsarbeid på komplekse komponenter, i den andre enden tunge smidde ringer og store industrielle deler der skjærekrefter og materialfjerningsrate er avgjørende.
Typiske bruksområder
- Store lager- og ringkomponenter
- Energi, kraft og turbinkomponenter
- Store smidde og støpte arbeidsstykker
- Aerospace-komponenter med store diametre
- Deler der flere dreie-, bore- og freseoperasjoner bør samles i samme oppspenning
